萃取精餾實驗裝置   型號：JL/CQ

 實驗?zāi)康模?nbsp;

1、掌握萃取精餾的基本原理和操作。
2、能進行全塔物料衡算和塔操作的過程分析。
3、了解萃取精餾與常規精餾的區別。
4、學會分析塔內物料組成。 主要配置： 玻璃精餾塔、冷凝器、再沸器、預熱器、溫度控制儀、溫度顯示儀、壓力表、流量計、不銹鋼框架、控制屏。
萃取精餾實驗裝置  技術參數：
1、常壓操作、塔內溫度：100℃以內。實驗物料：乙醇—水—乙二醇。
2、玻璃填料萃取精餾塔，五側口，塔外壁2段導電膜加熱保溫（手動控制），玻璃萃取精餾塔體（填料）：φ30×1400mm，溶劑回收塔（填料）：φ30×1200mm，玻璃塔釜，容積500m1。
3、溶劑回收塔，五側口，塔外壁2段導電膜加熱保溫（手動控制）。
4、裝置自帶玻璃高位槽，實驗時經流量計進入精餾塔釜，容積250ml。
5、數字顯示儀表，塔頂、內虹吸塔釜獨立測溫顯示。
6、塔頭為蛇管冷凝器，擺錘式回流比控制器。
7、不銹鋼加熱器：0.8kW，塔頂玻璃冷凝器：塔內填裝φ3x 3 mm不銹鋼θ環型填料。
8、K型熱電偶溫度計 ：0—100℃（4只），LZB--6轉子流量計：流量范圍0.2～2 l／h。
9、AI501宇電溫度顯示儀，AI708H宇電電壓顯示儀，AI501H宇電回流比控制顯示儀。
10、正泰電器：接觸器、開關、漏電保護空氣開關。
11、不銹鋼儀表柜：測控、電器設備在實驗架上。

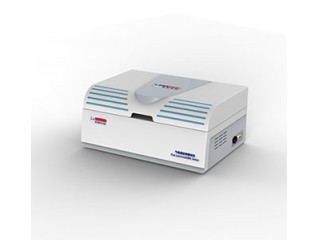

產品名稱：透氣性測試儀 產品型號： STG-VB

產品概述
于塑料薄膜、復合膜、高阻隔材料、片材、金屬箔片、橡膠等材料的O2、CO2、N2及空氣等多種氣體透過率的檢測。
工作原理
利用壓差法的原理設計，將預先處理好的試樣放置在上下測試腔之間，壓緊密封好，然后對整個系統抽真空，當達到要求的真空度后，關閉下腔，向腔（上腔）充入一定的試驗氣體，并自動調節腔壓力，保持試樣兩側形成恒定的氣壓梯度差，氣體在壓差梯度的作用下，由側（上腔）向真空側（下腔）滲透。精確測量真空腔（下腔）的壓強變化，計算試樣的各項阻隔性參數。*符合GB1038、ASTM D1434等標準。

應用特征
  高速真空能力，減少真空時間，加速脫氣，減少測試誤差；
  測試時間短，效率高；
  可擴展瓶、袋測試；
  斷電保存功能；
  氣體消耗量少，一瓶氣可連續使用1個月；
  計算機軟件*符合GMP《計算機化系統》要求，具備用戶管理、權限管理、數據審計追蹤等功能。
  全程監控、自動記錄，采樣率可調；自動重復測試；
  測試過程可全程重現；強大的圖形曲線功能，便于對比測試、分析；
  全自動測試：設定測試參數，開始后測試自動進行，自動判斷試驗結束并保存測試結果；
  主機軟件采用加密通用數據庫系統，數據可導出，可進行數據存儲、查詢、打印、等功能。通過對歷史數據的分析，便于掌握產品的歷史動態。

產品特點
  純粹半導體控溫，自動控制升溫降溫，溫控范圍更寬更精確；并聯式工作，可靠性更高；
  運用基線技術，去除系統誤差，測試結果更精確；
  具備精確的壓力控制能力,維持恒定的壓力差；
  國際真空傳感器、高品質元器件、精密管道系統，保證儀器運行的穩定性、可靠性
  嵌入式系統控制，大液晶屏顯示，主機與PC機雙控雙操作

適應標準
兼容ISO、GB等多種測試的標準：YBB 00082003、GB/T 1038、ASTM D1434、ISO 2556、ISO 15105-1、JIS K7126-A。
技術指標
技術指標技術參數
STG-VBS
測量范圍
(cc/m2•day•0.1MPa)0.1-100,000
測試精度0.01 cc/m2•day•0.1MPa
試樣數量3
主傳感器數量1
測試模式三腔平均值
真空*.1Pa
真 空 度<10Pa
真空效率10分鐘內，低于27Pa；15分鐘內，低于20Pa
測試效率測試時間<4小時，當透過率>5cc/m2.day.0.1MPa
溫控范圍5℃–55℃ (可選90℃)
控溫精度±0.1℃
濕度范圍5～90 %RH（雙氣流濕度法，選裝）
濕度精度±1%RH
試驗壓力0.1MPa～0.2Mpa
氣源壓力0.1MPa～0.8MPa
試驗氣體O2、N2、CO2或者其它氣體
載氣接口￠8
真空管徑￠15
顯控方式測試主機大尺寸液晶屏實時顯示，電腦與測試主機雙控模式
校正方式基線校正、標準膜校正、真空傳感器外校
樣品厚度≤3mm
測試面積50cm2，圓形（其它尺寸可定制）
主機尺寸
（L×B×H）880×610×430mm
主機重量
(Kg)6
